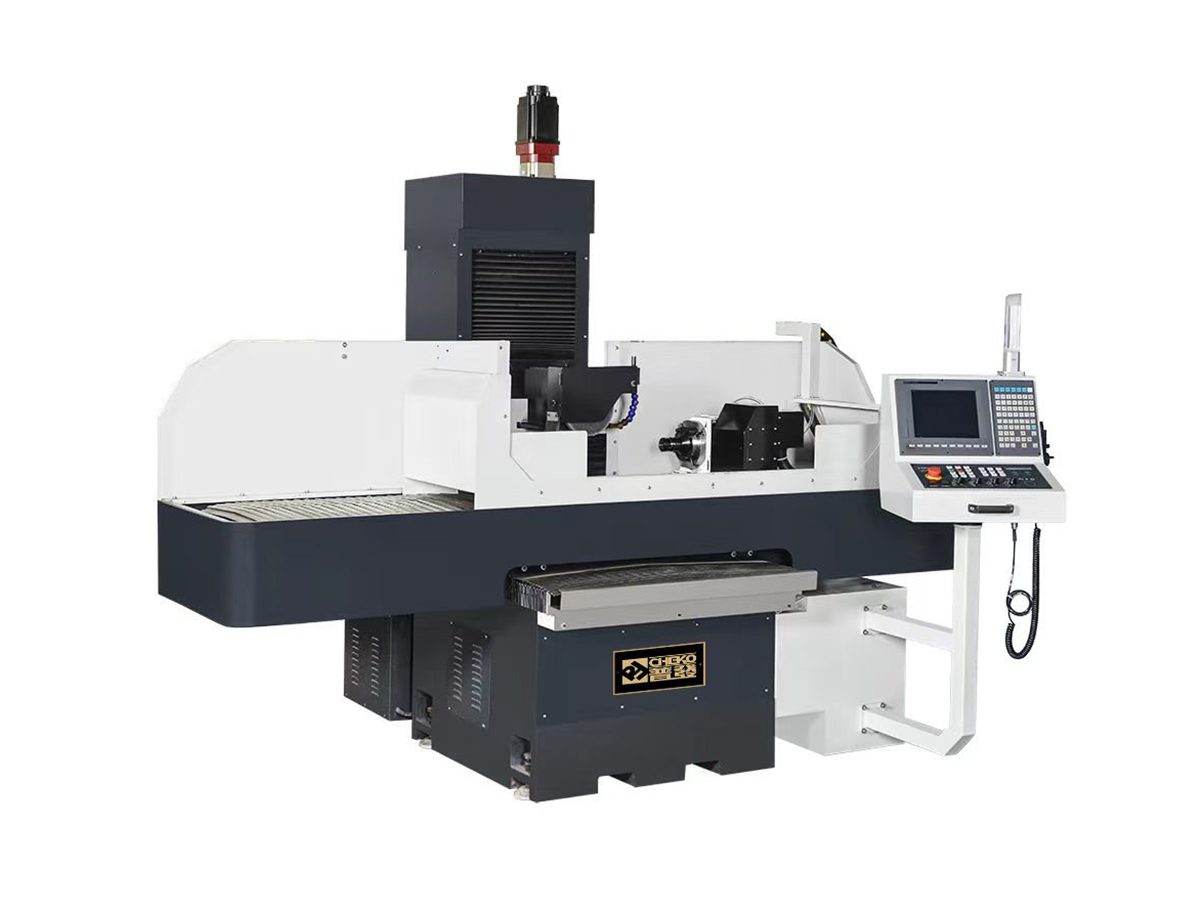

PFG-730NC/CNC數控成型磨床
機床名稱：精密數控成型磨床
工作臺面尺寸（長×寬）：700mm×300mm
機床型號：
PFG-625NC 左右方向（X軸）液壓驅動油壓缸自動進刀，前後方向（Y軸）上下方向（Z軸）伺服電機驅動滾珠螺桿自動進刀。
PFG-625CNC 左右方向（X軸）、前後方向（Y軸）和上下方向（Z軸）伺服電機驅動滾珠螺桿自動進刀。
主要用途：
本機床主要是用砂輪周邊磨削鋼料、鑄鐵及有色金屬等各種材料。根據工件材料、形狀，可採用不同的裝夾、定位方法。一般平面，可以採用電磁吸盤或直接緊固於工作臺上進行磨削加工；平面、直角面、任意角度、圓柱端面等，可在夾具上進行磨削加工（夾具客戶自製）。
1機械結構：
1）磨床總體佈局為鞍座移動式，主運動包括臥式主軸的回轉運動，工作臺左右縱向運動（X軸），拖板前後橫向運動（Y軸），磨頭上下垂直運動（Z軸）。

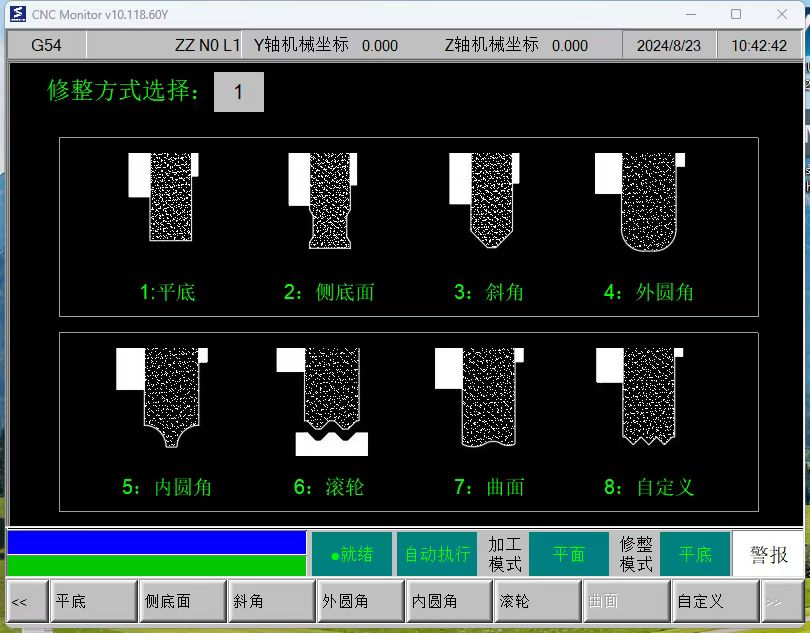

2）內建各項砂輪修整迴圈模式，如：底面、斜角、內外圓角、曲面等模式。

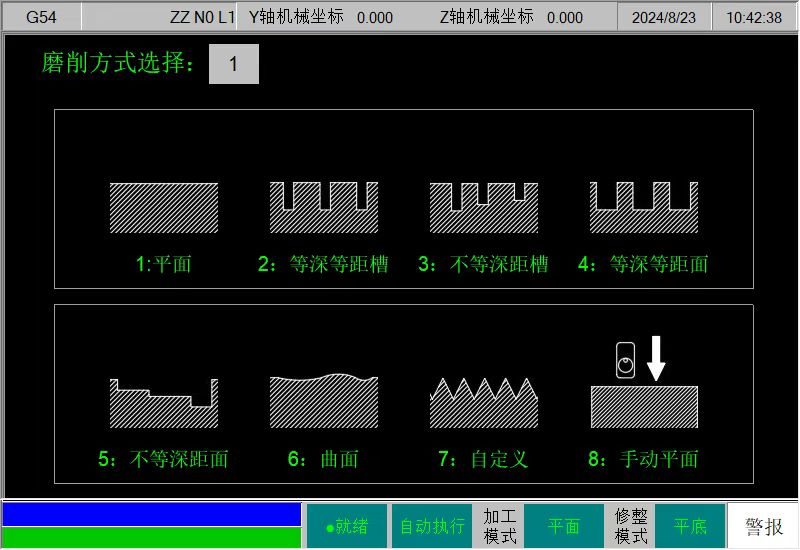

3）內建各項磨削迴圈程式，如：平面磨削、側面磨削、多級磨削、緩行磨削、等深距溝槽研磨、不等深距溝槽研磨、曲面研磨（CNC系列）等模式。
4）機床具有高剛性結構、熱變形小、良好抗振、平穩運動的特性；機床各傳動部件剛性好、具備進給靈敏度高的特點。
5）X軸採用油缸驅動，電子比例閥控制（左右速度：2-25M/MIN）。
6）X 軸為一V一平滑動導軌，通過手工鏟刮，達到高等級的精度。根據需求，可以選配直線導軌結構，達到微量進給的需要，最小進刀量1μm，通過三軸聯動實現異性面成型磨削需求。
7）NC系列Y、Z兩軸用“直線導軌+伺服電機+滾珠絲桿”驅動，達到微量進給的需要，最小進刀量1μm。
CNC系列X、Y、Z三軸用“直線導軌+伺服電機+滾珠絲桿”驅動，達到微量進給的需要，最小進刀量1μm。
8）機床容積式潤滑系統採用定點定量供油方式，潤滑油箱帶壓力和液面檢測，系統報警提示加油，確保機床導軌和絲杠不失油。
9）主軸採用臺灣專業廠家生產，內部配製日本原裝NSK高精度軸承，精度能達到0.002mm以內。
（選配方案：可以根據客戶需要，配置靜壓主軸，實現重型精密磨削工藝。）
技術規格：
型 號 | PFG-730NC/CNC | |
加工 能力 | 研磨面積 | 300mm×700mm |
左右最大行程（X軸） | 850mm | |
前后最大行程（Y軸） | 360mm | |
主軸中心至工作臺面最大距離 | 550mm | |
左右 進給 | 驅動方式 | 滾珠絲桿+伺服電機直聯驅動 |
工作臺速度 | 0-16m/min | |
導軌結構 | 雙“V”型硬軌 （可選配：線軌） | |
前后 進給 | 進給量 | 0.005mm |
進給速度 | 0-1200mm/min | |
導軌結構 | 雙“V”型硬軌 （可選配：線軌） | |
上下 進給 | 進給量 | 0.001mm |
進給速度 | 0-1000mm/min | |
導軌結構 | 硬軌（可選配：線軌） | |
砂輪 | 尺寸（外徑×厚度×內孔） | ?400mm×40mm×?127 |
砂輪轉速 50HZ/60HZ | 1450/1800R.p.m | |
馬達 | 主軸馬達 | 3.75KW/5HP(5.5KW/7.5HP) |
前后/上下伺服馬達 | X:2.4KW(CNC適用） Y:0.75KW Z:2.4KW | |
油壓馬達 | 2.2KW/3HP | |
標準附件及隨機技術文件
標準附件：
1 | 砂輪平衡臺 | 1套 | 2 | 砂輪與法蘭 | 1套 |
3 | 鉆石修整器 | 1支 | 4 | 砂輪平衡棒 | 1套 |
5 | 腳墊盤及腳螺絲 | 1套 | 6 | 工具扳手 | 1套 |
7 | 電磁吸盤 | 一塊 | 8 | 工具箱 | 1只 |
1 | 機床操作說明書 | 1份 | 2 | 電器線路圖 | 1份 |
3 | .機床附件清冊 | 1份 | 4 | 機床精度檢驗證書 | 1份 |
5 | 出廠驗收合格證書 | 1份 | 6 |
主要配件品牌及產地
序號 | 零配件名稱 | 品牌 | 生產地 |
1 | 主軸電機 | FUKUDA | 臺資 |
2 | 主軸 | 普森 | 中國臺灣 |
3 | 主軸軸承 | NSK | 日本 |
4 | 耐磨膠片 | TRELLEBORG | 美國 |
5 | 液壓系統 | 駿全興 | 臺灣 |
6 | 電磁吸盤 | 人和 | 中國 |
7 | 接觸器 | 施耐德 | 中國 |
8 | 行程開關 | 天得TEND | 中國臺灣 |
9 | 鑄件 | RX | 中國 |
10 | 絲桿 | ABBA | 中國臺灣 |
11 | 控制系統 | 新代SYNTEC 6MA | 中國臺灣 |
12 | PLC | 三菱 | 日本 |
13 | 伺服電機 | 安川或三菱 | 日本 |
14 | 紙帶過濾機(特殊附件) | 瑞創 | 中國 |
15 | 油霧收集器（特殊附件） | 寶豐 | 中國 |
16 | 電子手輪 | HEDSS | 日本 |
17 | 觸摸屏 | 威綸通WEINVIEW | 中國臺灣 |
18 | 前后、上下線軌 | 上銀HIWIN | 中國臺灣 |
